Graphtec圖技GL260A便攜式多通道數據記錄儀可以同時采集電壓、溫度、濕度、邏輯、脈沖信號、電流、電阻數據，支持所有10通道的隔離多功能輸入，采樣頻率可達1ms～1h，內置8G閃存存儲容量并可外接SD卡擴展內存，標配GL28-APS應用軟件，可選購B-573電池組滿足室外操作需要，選購無線LAN模塊實現遠程監控及數據記錄。

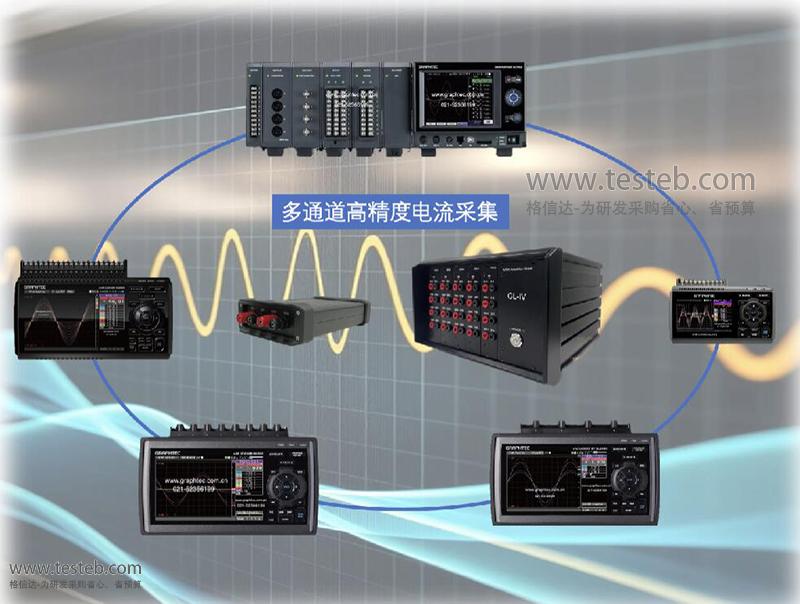

GRAPHTEC圖技多通道數據采集儀憑借其多通道同步采集、高精度測量、強大兼容性及卓越性價比，在業內獲得了廣泛認可。尤其在電流測試與采集領域，該產品以先進的模塊化設計，有效解決了多路電流同步采集、數據一致性及長時間穩定記錄等關鍵技術難題。
日本圖技公司于2024年底停產了GRAPHTEC GL240和GL840系列數據記錄儀，升級至全新GL260A和GL860A。圖技GRAPHTEC GL260A數據記錄儀相比舊款GL240在型號上增加了新服務“G-REMOTE"以及三個新功能（報警歷史、CH計算增強、記憶循環功能），在保持操作性的同時，可用性顯著提高。圖技GL260A記錄儀支持所有通道的隔離多功能輸入，可以同時采樣電壓、溫度、濕度、邏輯、脈沖信號、電流、電阻等物理信號，標配8G內置Flash閃存，外接SD卡可擴展到32G存儲空間，標配應用軟件GL28-APS在PC端執行主機設置、數據收錄、波形回放等操作，選配無線LAN單元可以通過PC進行遠程無線測量。
所有10個通道隔離/通用輸入，可為每個輸入通道選擇電壓、溫度和濕度
對于其它物理量可使用轉換功能(EU)來測量
支持寬范圍的電壓輸入量程，從20mV~100V
溫度測量熱電偶類型: K、J、E、T、R、S、B、N、C
使用B-530濕度傳感器選件實現濕度測量
圖技GL260A記錄儀限制使用通道數量后，可以實現最快10ms的采樣間隔
8GB內存即使在長時間記錄下也能實現可靠測量
兼容3種類型電源，標配的AC電源線適配器、選配B-514直流電源線接DC8.5-24V、選配B-573充電式鋰電池（7.2 V、2875mAh）
標配含主機及AC電源線，以及應用軟件GL28-APS在PC端執行主機設置、數據收錄、波形回放等
選件B-568 無線LAN單元連接記錄儀至PC或智能手機/平板電腦，通信距離約40米，可以進行本地控制和傳輸
選件GL-Connection綜合應用軟件通過LAN/USB端口連接GL系列記錄儀和PC機，以管理收錄數據。
選件GL-DP200X-2S雙通道高壓差分隔離輸入模塊，可以最大輸入2000Vdc或1400Vac，適用于電力電子、電氣設備測試、電機驅動、開關電源，逆變器和新能源等領域。
選件B-TCB系列熱電偶接線盒實現集中管理、快速連接熱電偶測溫，更換產品或記錄儀時，僅需更換接插件即可，無需重新接線。
圖技Graphtec GL260A記錄儀選件電流輸入模塊GL-IV系列能夠精確測量從μA級別的靜態電流到較大工作電流(100A)，滿足各種測試需求：
工業自動化與設備監控：實時監控工業設備電流波動，為設備維護和故障預警提供數據支持。
電機與變頻器測試：精準采集電機啟動、運行及停止過程中電流變化，助力優化設計和提高能效。
新能源汽車與車載電子：在汽車電子嚴格測試中，精確記錄車燈、控制器及電機的電流數據，確保產品安全穩定運行。
半導體與電子產品研發：在產品老化測試及性能評估中，采集關鍵電流參數，為產品改進和質量控制提供科學依據。
| 模擬輸入通道數 | 10通道 | |
| 外部輸入/輸出 *1 | 輸入 |
觸發輸入（1ch）或外部采樣輸入（1ch）、邏輯輸入（4ch）或脈沖輸入（4ch） 輸入電壓范圍：0～+24V（單線接地輸入） 輸入信號：無電壓接點（A接點、 B觸點，NO，NC）， 集電極開路，電壓輸入 閾值：約+2.5V（滯后：約0.5V（2.5V至3V） |
| 輸出 |
報警輸出（4ch） 輸出形式：集電極開路（內部電壓5V上拉電阻10kΩ） <輸出晶體管的最大額定值> 電壓：最大30V 當前：最大值0.5A。 集電極損耗：0.2W |
|
| 采樣周期 | 10ms 至 1h（10ms 至 50ms 僅電壓，最小間隔因使用通道數量而異），外部 *1 | |
| 時間/格 | 1s～24hr Time/DIV | |
| 觸發/報警功能 | 觸發動作 | 通過觸發功能開始或停止收錄數據 |
| 重復動作 | Off，ON | |
| 觸發條件 |
開始：關閉、電平、警報、外部、時間、星期、固定時間 停止：關閉、電平、警報、外部、時間、星期、固定時間 |
|
| 觸發源 |
開始：關閉，測量信號，警報，外部，時鐘，星期或時間 停止：關閉， 測量信號，警報，外部，時鐘，星期或時間 |
|
| 條件設置 |
組合：OR或AND 模擬信號：上升沿(↑)、下降沿(↓)、窗口內、窗口外 邏輯信號：模式（每個輸入信號在高或低的組合） 脈沖（計數次數）：上升沿(↑)、下降沿(↓)、窗口內、窗口外 |
|
| 脈沖輸入 | 測量模式 | 回轉數/累計模式/瞬時模式 |
| 最大脈沖輸入數 |
最大輸入頻率：50kHz 最大計數值：50kC/采樣（16Bit轉換） |
|
| 電腦接口 | USB2.0（高速）、無線LAN（使用B-568選件） | |
| 存儲介質 | 內置閃存 | 約8GB（內部固定） *2 |
| 外部存儲器插槽 | SD 卡插槽 *3 SD 存儲卡：SDHC 兼容，可用內存最大約 32GB *2 | |
| 存儲內容 | 主機設置條件、測量數據、屏幕復制 | |
| 顯示器 | 4.3 英寸 TFT 彩色液晶顯示屏（WQVGA：480 x 272 點） | |
| 使用環境 | 0至45℃，5至85%RH（無結露）（使用電池時0至40℃/為電池充電時15至35℃） | |
| 電源 | AC電源適配器 | AC100~240V/50~60Hz |
| DC電源 | DC8.5~24V（需使用DC驅動電纜B-514選件） | |
| 電池 | DC7.2V (2875mAh) (需使用電池B-573選件) | |
| 功耗 | 36VA 或更少（使用 AC 適配器、LCD 打開、電池充電、電壓為AC100V） | |
| 外形尺寸[W×D×H]（大約） | 188 x 117 x 42 mm（不包括突出部分） | |
| 重量（大約） | 500g（不包括交流適配器和電池） | |
| 抗振性 | 相當于汽車零部件1級A級 | |
| 隨機標配包含 | GL260A記錄儀主機、操作指南、AC交流適配器100~ 240V / 50~ 60Hz、GL28-APS軟件 | |
| 另售配件選件 |
B-568無線LAN模塊：無線LAN適配器，IEEE802.1b/g/n B-573電池組：充電式鋰電池(7.2 V、2875mAh) B-513 GL用輸入/輸出電纜：2m，前端分離 B-514 DC驅動電纜：2m，前端分離 B-530濕度傳感器：3m，附帶專用電源接口 ACADP-20A C電源適配器：電源適配器 GL-IV系列電流輸入模塊：多通道電流輸入模塊(200μA-50A多量程可選) GL-RV-500R-4S電阻輸入模塊：4通道電阻測量模塊，0-500Ω，≤±0.5%r.d.g GL-DP200X-2S高壓輸入模塊：0-2000V差分輸入，≤±1%r.d.g B-SCAB-10S 4-20mA標準信號轉接盒：10通道4-20mA轉1-5V B-TCB系列熱電偶接線盒：10通道方便快捷熱電偶接線盒 |
|
圖技GL260A數據記錄儀規格文檔http://m.iamabigfatstupidface.com/download/202503/Graphtec_GL260_Datasheet.pdf
