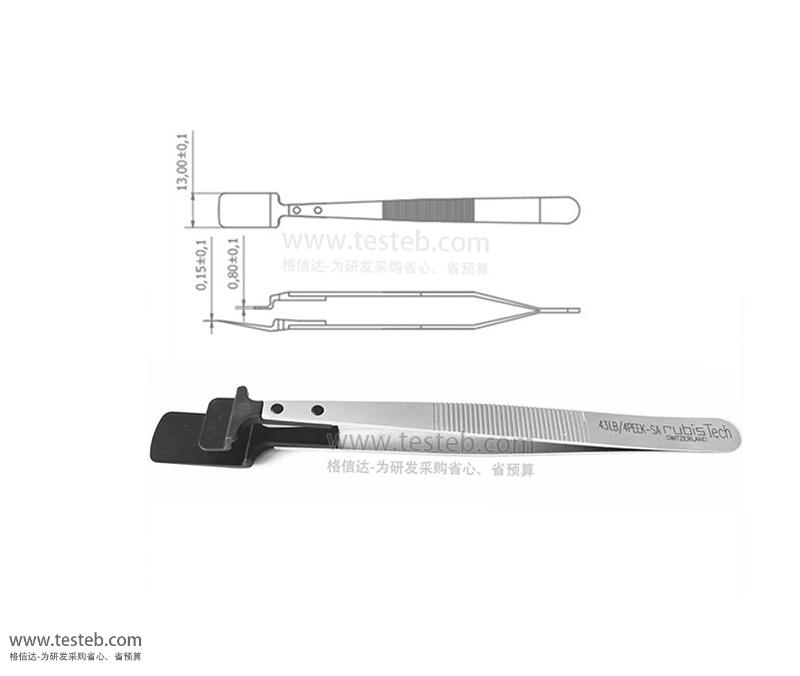

瑞士Rubis 43LB-4-PEEK晶圓鑷子型號不銹鋼手柄印43LB/4-SA PEEK字樣,ESD防靜電樹脂夾寬13mm,表面拋光光滑防止劃傷,抗熱老化、耐高溫250℃、耐腐蝕,適用于4寸Wafer硅片及第三代半導體晶片等精密平板夾取轉移操作。
60多年來,Rubis瑞比時公司一直生產精密鑷子,最初是專門為瑞士鐘表業制造,用于組裝百達翡麗、卡地亞、勞力士等著名鐘表及珠寶首飾制作,并隨之興盛而名揚海外。后來RUBIS品牌進入了快速增長的行業,為微電子、機器人、電信通訊、航空航天、工藝研發以及生物實驗室、微生物學、顯微鏡、和醫療器械、美容美妝提供精密手工具。至今,RUBIS仍舊是精密手工工具“Swiss Made瑞士制造”品質的代表,融合高科技技術和傳統手工工藝的RUBIS鑷子,工藝與材質完美結合,其純手工打磨的尖部確保了最優秀質量。
Rubis晶圓鑷子專為鎵或硅晶圓夾取轉移操作設計,夾頭內側表面拋光光滑以防止碎裂和劃傷晶元片,外側的緞面處理可防止眩光,止動銷向上彎曲的側邊緣和帶刻度的下部撥片可防止晶片滑動。各種規格如4寸、6寸、8寸晶圓都有對應的鑷子型號,SA不銹鋼、鐵氟龍涂層、PEEK材質可選。RubisTech 43LB/4-SA PEEK晶圓鑷子采用非磁性不銹鋼精加工,PEEK聚醚醚酮樹脂夾頭寬度13mm、長度21mm,具有ESD防靜電、耐化學品和耐腐蝕、抗熱老化、耐高溫250℃等特性,可讓您輕柔地搬運晶圓,防止打滑避免掉落碎裂或污染的風險,適用于4英寸Wafer硅片、鎵等第三代半導體或其它精密平板元件。
型號 | 尺寸 | 說明 |
43LB-4 Peek晶圓鑷子 | 臺階止擋,頭部 寬13mm x 長21mm |
全長138mm,PEEK鑷子頭,4寸wafer夾 PEEK聚酯,防靜電 耐磨耐腐蝕,250-300℃ |
43LB-4 Polyamide | 臺階止擋頭部,寬13mm x 長21mm |
Polyamide(PA)聚酰胺纖維,俗稱尼龍Nylon 防靜電10^3,光滑無痕、耐腐蝕耐溫175℃ |
43LB-8 Peek硅片夾 | 臺階止擋,頭部27mm x 21mm | 長138mm,PEEK防靜電10^5,8寸晶圓鑷子 |
43LB-8 Polyamide | 臺階止擋,頭部27mm x 21mm | Polyamide(PA)聚酰胺纖維,俗稱尼龍Nylon |
37S-1 | 上部一個齒爪短3mm,底部寬8.2mm,限位柱止擋 | 全長120mm |
37S-2 | 上部一個齒爪短1.5mm,限位柱止擋,寬8.2mm | 全長120mm |
37S-3 | 上部一個齒爪與底部平長,限位柱止擋,寬8.2mm | 全長120mm |
37S-4 | 4個齒爪,底部帶孔、限位柱止擋,寬12.5mm | 全長128mm |
2LB/4 | 無齒爪,臺階止擋,底部寬12.5mm、突4mm | 全長128mm |
2LB-P | 無齒爪,臺階止擋帶定位銷,底部寬16mm、突4.8mm | 全長130mm |
NW | 無齒爪,上下平板夾寬16mm,帶限位柱止擋 | 長度130mm |
42LB-4 4寸晶圓鑷子 | 4爪臺階止擋,寬12.5mm、突長5mm | SA低碳奧氏體不銹鋼,手柄帶齒安全穩固操作 |
42LB-5 | 5爪臺階止擋,寬16mm、突長5mm | 同上 |
42LB-6六寸wafer夾 | 6爪臺階止擋,寬19.5mm、突長4.6mm | 同上 |
41LB-6P | 6爪臺階止擋、定位銷,寬19.5mm、突長3.2mm | 同上 |
41LB-2 | 2個齒爪限位柱止擋,寬度6mm、突長4.2mm | 同上 |
41LB-4半導體鑷子 | 4個齒爪限位柱止擋,寬度12.5mm、突長52mm | 同上 |
41LB-5晶片鑷子夾 | 5個齒爪限位柱止擋,寬16mm、突長5mm | 同上 |
41LB-6 | 6個齒爪限位柱止擋,寬19.5mm、突長5mm | 長度130mm |
41LB-8 8寸晶圓鑷子 | 8個齒爪限位柱止擋,寬27mm、突長6mm | 長度135mm |
43LB-10 | 10個爪限位柱止擋,寬33.5mm、突長12mm | 全長190mm |
43LB-12 12寸晶圓鑷子 | 12個爪限位柱止擋,寬40mm、突長20mm | 全長200mm |
43LB-14大尺寸夾 | 14個爪限位柱止擋,寬48.5mm、突長28mm | 全長208mm,大尺寸載片及平板夾 |
41LB-6/8 | 6個爪限位柱止擋,寬19.5mm、突長5mm | 全長215mm,6寸8寸晶圓鑷子加長手柄 |
43LB-5 | 5個齒抓,限位定位銷,底寬16mm、突長4mm | 全長135mm |
ARG超大鑷子夾 | 無齒爪,唇狀?yuàn)A頭,寬60mm | 適用于大尺寸晶圓以及實驗室中的載玻片 |
ARG/P | 無齒爪,唇狀?yuàn)A頭,寬60mm,兩邊定位銷 | 適用于大型晶圓以及實驗室中的載玻片 |
Rubis晶圓鑷子規格文檔http://m.iamabigfatstupidface.com/download/202002/Rubis_Wafer_Handling_Tweezers.pdf
瑞士RUBIS把革新的技術和藝術的靈感相熔在一起,生產出同時具備人性化和功能化特點的工具。隨著小規模的傳統制造無法適應市場,為適應市場變化,1997年秋季,一個新的現代化的兩倍于原來規模的新工廠落成,新廠區集實用、現代和優雅簡潔于一體,充分體現了Rubis瑞比時公司的特點和產品設計理念?,F(xiàn)在,在醫療、鐘表和電子工業中,瑞士瑞比時RUBIS是世界上首屈一指領導工具行業的制造商,如勞力士、卡地亞、美國GE、德國西門子、日本NEC、IBM等知名品牌都是瑞比時的客戶。
